Hal-hal yang perlu diperhatikan
1. Harus memilih tegangan catu daya: DC5V atau DC8-30V
2. Harus memilih nomor model pelat pegas daun jika Anda memilih poros enkoder berongga
3. Mohon saran kecepatan motor (RPM) yang sebenarnya Anda gunakan
4. Jika Anda memiliki persyaratan lain, berikan parameter detail
Poin Jual kami

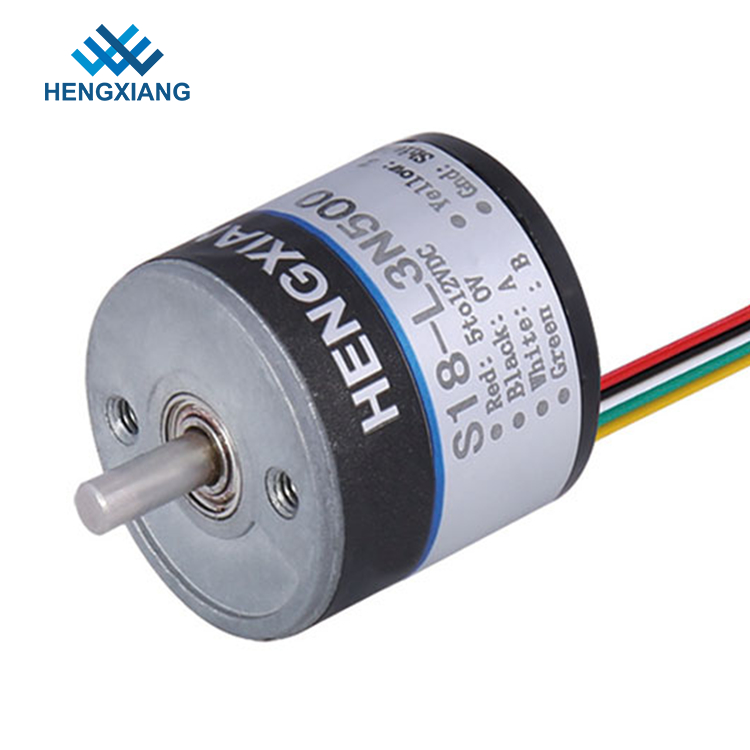

S18 incremental encoder Tabel parameter
Merek | HENGXIANG |
Dimensi-dimensi eksternal | Diameter luar: 18mm |
Ketebalan: 18mm | |
Diameter poros padat: ⌀2.5mm | |
Resolusi | 36; 50; 60; 100; 200; 250; 256; 360; 400; 500; 512 ; 720 ; 800 ; 1000; 1024 ; 1440; 1600 |
Fase keluaran | Fase A, B, Z |
Tegangan suplai | DC5V; DC8-30V |
Jenis gerai | Kabel keluar dari samping |
Kabel keluar dari belakang | |
Mode keluaran | Output rangkaian terbuka kolektor (NPN & PNP) |
Suhu lingkungan | Suhu pengoperasian: -20 ~ + 80 ° (Non icing) |
Suhu penyimpanan: -25 ~ + 85 ° (Non icing) | |
Kemanusiaan lingkungan | Pengoperasian dan penyimpanan: 35 ~ 85% RH (non-kondensasi) |
Frekuensi respons teratas | 100 kHz Maks |
Getaran (bertahan) | Amplitudo 0,75mm, 10-50Hz, 1 jam untuk arah X / Y / Z secara terpisah |
Shock (bertahan) | 49 / m / s2, tiga kali untuk arah X, Y, Z secara individual |
Bahan Poros | 304 stainless steel |
Panjang kabel | 150mm |
Kulit | paduan aluminium |
Paket | Kardus |
Berat bersih | Sekitar 20g (dengan paket) |
Sertifikasi | CE |
Katalog Pengode
Jika Anda sudah memilih model enkoder yang akan Anda pesan, silakan kirim email langsung kepada kami atau hubungi layanan online sekarang untuk mendapatkan katalog terbaru.
Tetapi jika Anda masih ragu memilih nomor model encoder yang tepat, Anda juga bebas untuk menghubungi kami untuk mendapatkan katalog terkait.
Tanggal produksi
3-5 hari kerja untuk sampel setelah dibayar penuh
7-15 hari untuk produksi massal setelah dibayar penuh
Metode Operasi Encoder
Pada kebanyakan encoder inkremental memiliki driver output Push-Pull (HTL) atau RS422 (TTL), ini telah menggantikan sebagian besar sirkuit keluaran yang lebih lama seperti Open Collector NPN, Open Collector PNP, Output Voltage.
Sirkuit Push-Pull (HTL), juga dikenal sebagai Totem Pole, memberikan level sinyal yang sesuai dengan tegangan pasokan yang diberikan. Tegangan suplai biasanya berkisar antara 8 hingga 30 VDC.
Dengan koneksi yang tepat, Anda dapat menggunakan antarmuka Push Pull untuk mengganti sirkuit kolektor terbuka yang sebenarnya dengan menggunakan dioda eksternal yang terhubung dengan cara membatasi arah arus untuk sirkuit RS422 (TTL) memberikan tingkat sinyal 5 V konstan yang tidak bergantung pada tegangan suplai. Dua rentang tegangan suplai dapat dipilih: Dari 4,75 hingga 5,5 VDC (dapat digunakan untuk mengganti driver keluaran kolektor terbuka) atau dari 8 hingga 30 VDC. Dengan menggunakan sinyal diferensial, output sepenuhnya mematuhi standar RS422.
Output diferensial memiliki kemampuan respons frekuensi tertinggi dan kekebalan noise terbaik. Untuk memastikan ini, penerima juga harus diferensial.
Penggantian Driver Output Lama
