Beberapa nomor bagian encoder K35
K35-J12C1000 / 4
K35-J3V1024
K35-J2F2048
K35-J6C2500
K35-J12C2500 / 8
K35-J12E2500 / 6
K35-J4E1200
K35-J3V720
K35-J12C1024 / 8 DC5V
K35-J3NH1000

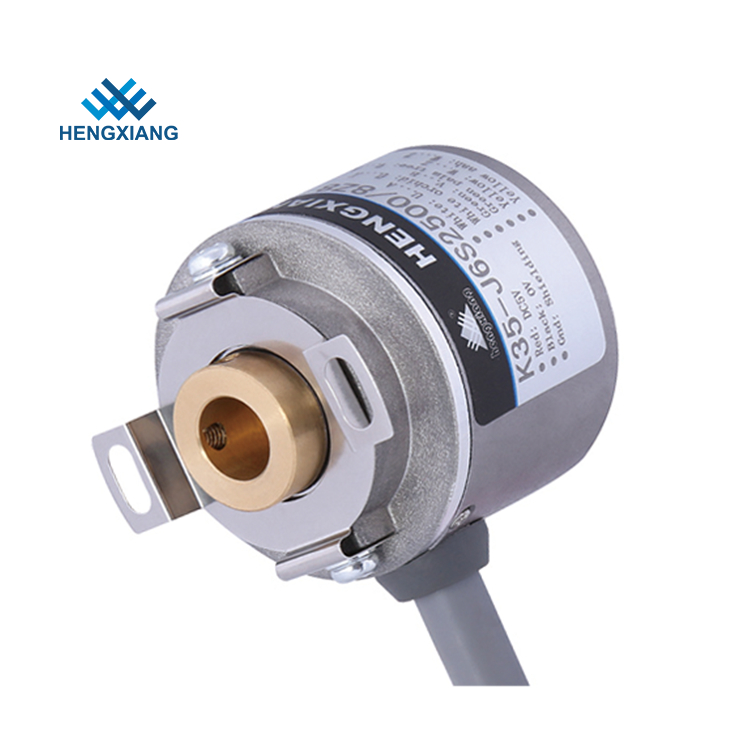

Spesifikasi untuk encoder motor servo K35
Item | Parameter dasar |
Merek | HENGXIANG |
Jenis enkoder | Encoder tambahan |
Diameter luar | 35mm |
Ketebalan | 35mm |
Dimensi instalasi | 40mm (pelat musim semi 35T40); 29mm (35T29) |
Jenis poros berongga | lubang buta |
Diameter poros berongga | 6mm, 8mm; 10mm |
Resolusi | 30; 36; 50; 60; 100; 200; 250; 256; 300; 360; 400; 450; 500; 512; 600; 1000; 1024; 1200; 2000; 2048; 2500; 4096; 5000 |
1000/4; 1000/6; 1000/8; 1024/4; 1024/6 ; 1024/8 ; 2000/4 ; 2000/6 ; 2000/8 ; 2048/4 ; 2048/6; 2048/8 ; 2500 / 4 ; 2500/6 ; 2500/8; 4096/4; 4096/6; 4096/8; 5000/4; 5000/6; 5000/8 | |
Fase keluaran | Fase A +, B +, Z +, A-, B-, Z-, U +, V +, W +, U-, V-, W- |
Tegangan suplai | DC5V & DC8--30V |
Kekuatan isolasi | AC500V 60s |
Resistensi isolasi | 10MΩ |
GND | tidak terhubung ke encoder |
Tandai perbandingan Space dengan Space | 45% hingga 55% |
mulai torsi | kurang dari 5,9x 10-3 Nm |
Momen Intertia | kurang dari 1x10-6kg.m2 |
Beban poros | Radial 30N; 20N aksial |
REV teratas | 5000RPM |
Kehidupan bantalan | 1,5x109 putaran pada beban terukur (100000 jam pada 2500RPM) |
Suhu lingkungan | Pengoperasian: -20 ~ + 80 ° ; penyimpanan: -25 ~ + 90 ° |
Kelembaban lingkungan | Pengoperasian dan penyimpanan: 35-85% RH (nonkondensasi) |
Getaran (bertahan) | Amplitudo 0,75mm, 5-55Hz, 2 jam untuk tiga sumbu secara terpisah |
Sock (bertahan) | 490m / s2, 11 ms tiga kali untuk arah X, Y, Z secara terpisah |
Bahan shell | die cast aluminium |
Sertifikasi | CE |
paket | Kardus |
Berat bersih | Sekitar 100g (dengan paket) |
Keuntungan kami
Kemampuan Produksi Encoder Pabrik
5000 potong per bulan
-------- Kapasitas Lini Produksi
50.000 lembar per tahun
-------- Unit Aktual Diproduksi (Tahun Sebelumnya)
Syarat pembayaran:
1. T / T, western union, kartu kredit, Paypal, dll
2. 3-5 hari kerja setelah pembayaran diterima
3. Encoders akan dikirimkan setelah siap
Hal-hal yang perlu diperhatikan
1. Harus memilih tegangan catu daya: DC5V atau DC8-30V
2. Harus memilih nomor model pelat pegas daun jika Anda memilih poros enkoder berongga
3. Mohon saran kecepatan motor (RPM) yang sebenarnya Anda gunakan
4. Jika Anda memiliki persyaratan lain, berikan parameter detail
