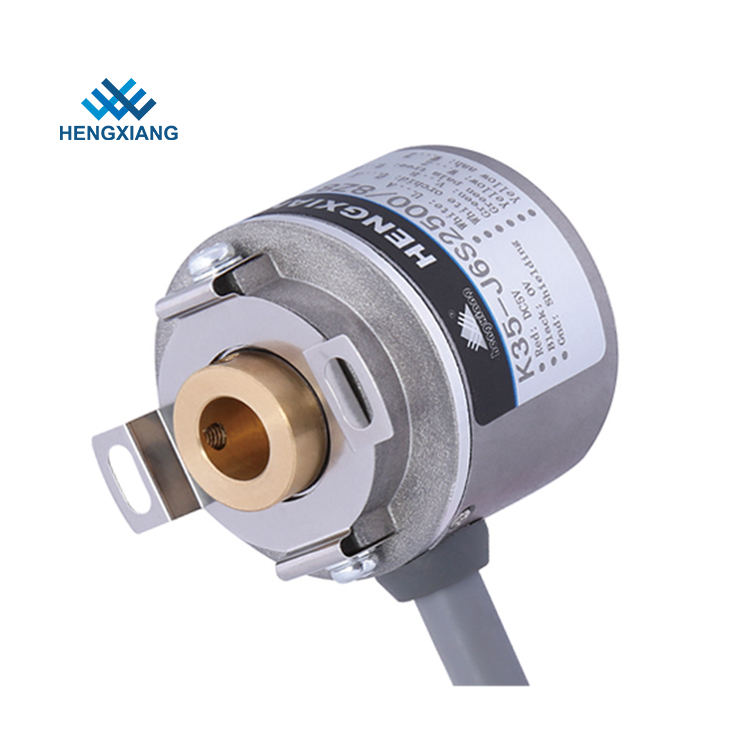

External Diameter 35mm Miniature Rotary Encoder K35 Blind Hole 8mm 40mm Leaf Spring

Diameter Eksternal 35mm Miniatur Rotary Encoder K35 Blind Hole 8mm 40mm Leaf Spring

  • Cahaya Tinggi

    rotary encoder kecil

    ,

    rotary encoder sederhana

  • Jenis enkoder
    Encoder putar kecil
  • Diameter luar
    35mm
  • Dimensi instalasi
    40mm (pelat musim semi 35T40); 29mm (35T29)
  • Fase keluaran
    Fase A +, B +, Z +, A-, B-, Z-, U +, V +, W +, U-, V-, W-
  • Diameter poros berongga
    6mm, 8mm; 10mm
  • Jenis poros berongga
    Lubang buta
  • Berat bersih
    Sekitar 100g (dengan paket)
  • Sertifikasi
    CE,ISO9001
  • Tempat asal
    Shanghai, Cina
  • Nama merek
    HENGXIANG
  • Sertifikasi
    CE,ISO9001
  • Nomor model
    K35 Encoder poros berongga
  • Kuantitas min Order
    Encoder 1pcs untuk memulai pesanan
  • Harga
    negotiable
  • Kemasan rincian
    masing-masing 1 buah dikemas ke dalam kotak karton tunggal
  • Waktu pengiriman
    3-5 hari kerja untuk pesanan sampel, 7-15 hari kerja untuk pesanan massal
  • Syarat-syarat pembayaran
    D / A, D / P, T / T, Western Union, Kartu Kredit, Master Card, Paypal, dll
  • Menyediakan kemampuan
    Potongan 100 ribu per tahun

Diameter Eksternal 35mm Miniatur Rotary Encoder K35 Blind Hole 8mm 40mm Leaf Spring

Lubang buta 8mm diameter eksternal 35mm K35 miniatur rotary encoder 40mm leaf spring

Fitur Utama dari encoder motor servo K35

Umur bantalan: 1.5x109 putaran pada beban terukur (100000 jam pada 2500RPM)

Suhu lingkungan: Pengoperasian: -20 ~ + 80 ° ; penyimpanan: -25 ~ + 90 °

Getaran (bertahan): Amplitudo 0,75mm, 5-55Hz, 2 jam untuk tiga sumbu secara terpisah

Sock (endure): 490m / s2, 11 ms tiga kali untuk arah X, Y, Z secara individual

Sertifikasi: CE

REV teratas: 5000RPM

Rasio Mark ke Ruang: 45% hingga 55%

Beban poros: Radial 30N; 20N aksial

Beberapa nomor model encoder K35 Terkait

K35-J12C2500 / 8B6 DC5V pelat pegas 35T40

K35-J12L2000 / 4B8 DC5V pelat pegas 35T29

K35-J3N2500 / 16B10 DC5-12V pelat pegas 35T29

K35-J3F1200B6 DC12-24V pelat musim semi 35T29

K35-J6S2500 / 8B8 DC5V pelat pegas 35T29

K35-J6C2000B10 DC5V spring plate 35T40

K35-J6E720B6 DC8-30V pelat musim semi 35T29

K35-J12C1000 / 4B8 DC5V pelat pegas 35T40

K35-J12L2048 / 6B10 DC5V pelat pegas 35T40

Spesifikasi

Item Parameter dasar
Merek HENGXIANG
Jenis enkoder Encoder tambahan
Diameter luar 35mm
Ketebalan 35mm
Dimensi instalasi 40mm (pelat musim semi 35T40); 29mm (35T29)
Jenis poros berongga lubang buta
Diameter poros berongga 6mm, 8mm; 10mm
Resolusi 30; 36; 50; 60; 100; 200; 250; 256; 300; 360; 400; 450; 500; 512; 600; 1000; 1024; 1200; 2000; 2048; 2500; 4096; 5000
1000/4; 1000/6; 1000/8; 1024/4; 1024/6 ; 1024/8 ; 2000/4 ; 2000/6 ; 2000/8 ; 2048/4 ; 2048/6; 2048/8 ; 2500 / 4 ; 2500/6 ; 2500/8; 4096/4; 4096/6; 4096/8; 5000/4; 5000/6; 5000/8
Fase keluaran Fase A +, B +, Z +, A-, B-, Z-, U +, V +, W +, U-, V-, W-
Tegangan suplai DC5V & DC8--30V
Jenis gerai Kabel keluar dari samping
Mode keluaran NPN / PNP (Output Kolektor Terbuka)
Output tegangan
Output dorong-tarik
line drive (26LS31) TTL
line drive (DC8-30V) HTL
Fase TTL (DC5V) ABZ kembali dari fase UVW
Tingkat perlindungan IP50
Panjang kabel 500mm

Poin Jual kami

  • Sertifikat Paten Model Utilitas
  • Merek sendiri dan merek unik
  • Sertifikasi CE untuk semua model
  • Tanggal pengiriman yang cepat
  • 100% inspeksi penuh sebelum pengiriman
  • Pelanggan dari sekitar 200 negara
  • IS09001: 2015 Sertifikasi

Tentang Getaran Encoder

Getaran yang bekerja pada enkoder selalu menyebabkan pulsa salah dengan mudah.

Jadi kita harus lebih memperhatikan tempat kerja encoder.

Semakin banyak pulsa per putaran, jarak groovy yang sempit dari kisi, efek bijih ke encoder oleh getaran, ketika kecepatan motor rendah atau bahkan berhenti, getaran yang bekerja pada poros encoder atau shell encoder akan menyebabkan getaran kisi, dengan cara ini, encoder mungkin menunjukkan kesalahan sinyal pulsa.

Tentang Pabrik Kami

  • Merek sendiri pembuat enkode "HENGXIANG"
  • Memiliki ISO9001: 2000 Sertifikat Sistem Manajemen Mutu dan Sertifikasi CE
  • Paten penemuan lima dan paten model utilitas lima
  • Lulus Proyek Transformasi Prestasi Baru dan Teknologi Tinggi Shanghai.
  • Target kami: Memenuhi Kebutuhan Klien, Menciptakan nilai sosial, melayani klien dengan penuh perhatian dan Mencapai win-win.
  • Terletak di kota Shanghai
  • 20-30 pekerja berpengalaman

Informasi lebih lanjut

Jika Anda mencari informasi lebih lanjut tentang pabrik kami atau tentang produk kami, silakan hubungi kami atau kirim email kepada kami sekarang, kami akan membalas Anda sesegera mungkin.
