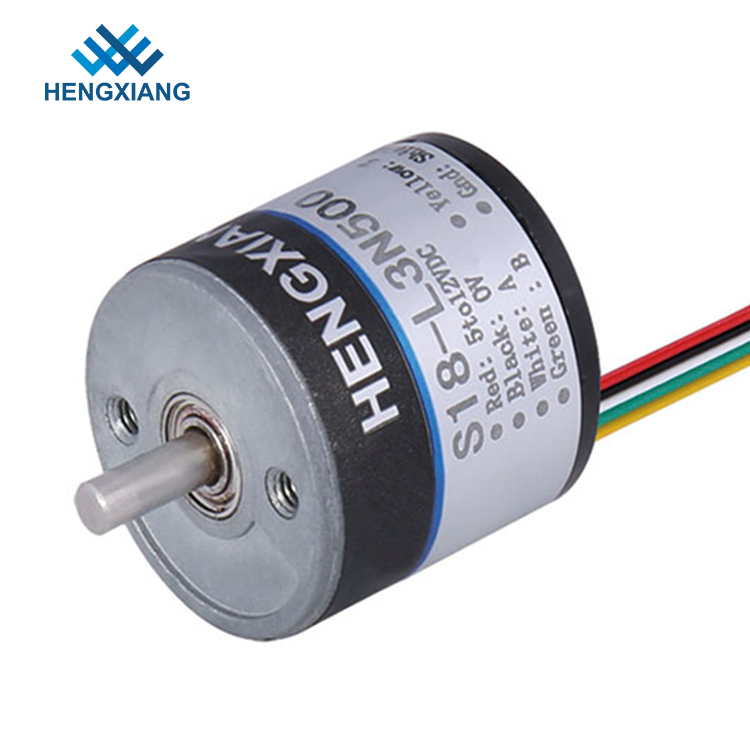

1600 Resolution S18 Miniature Rotary Encoder AB Phase NPN Output For Subminiature Motor

Resolusi 1600 S18 Miniatur Rotary Encoder AB Fase NPN Output Untuk Motor Rujukan

Produk - Miniatur Rotary Encoder
  • Cahaya Tinggi

    miniatur optical encoder

    ,

    rotary encoder sederhana

  • Diameter luar
    18MM
  • Ketebalan
    18MM
  • Diameter poros padat
    2.5mm
  • Fase keluaran
    Fase A, B, Z
  • Voltase sumber
    DC5V; DC8-30V
  • Bahan poros
    304 Stainless steel
  • Output mode
    Output rangkaian terbuka kolektor (NPN & PNP)
  • Berat bersih
    Sekitar 20g (dengan paket)
  • Tempat asal
    Shanghai, Cina
  • Nama merek
    HENGXIANG
  • Sertifikasi
    CE,ISO9001
  • Nomor model
    S18 rotary encoder mini
  • Kuantitas min Order
    Encoder 1pcs untuk memulai pesanan
  • Harga
    negotiable
  • Kemasan rincian
    masing-masing 1 buah dikemas ke dalam kotak karton tunggal
  • Waktu pengiriman
    3-5 hari kerja untuk pesanan sampel, 7-15 hari kerja untuk pesanan massal
  • Syarat-syarat pembayaran
    D / A, D / P, T / T, Western Union, Kartu Kredit, Master Card, Paypal, dll
  • Menyediakan kemampuan
    Potongan 100 ribu per tahun

Resolusi 1600 S18 Miniatur Rotary Encoder AB Fase NPN Output Untuk Motor Rujukan

  • 1600 Resolution S18 Miniature Rotary Encoder AB Phase NPN Output For Subminiature Motor
  • 1600 Resolution S18 Miniature Rotary Encoder AB Phase NPN Output For Subminiature Motor
Dapatkan Harga Hubungi sekarang
S18 miniatur rotary encoder AB fase NPN output 1600 resolusi mini ukuran poros 2.5mm untuk motor miniatur

Informasi Dasar Produk dari mini encoder S18

Ketebalan bodi encoder 18mm

Diameter poros 2,5mm solid, dengan bentuk D.

Panjang poros 7mm

Ukuran diameter instalasi 12mm

Tegangan catu daya 5V atau 8-30V

Sinyal keluaran sirkuit: NPN & PNP

Sensing basic: photoelectric

Pulsa per putaran: 250ppr-1600ppr

Kecepatan motor maksimum 5000rpm

Level perlindungan IP50

Outlet kabel pita

Spesifikasi Detail

Merek HENGXIANG
Dimensi-dimensi eksternal Diameter luar: 18mm
Ketebalan: 18mm
Diameter poros padat: ⌀2.5mm
Resolusi 36; 50; 60; 100; 200; 250; 256; 360; 400; 500; 512 ； 720 ； 800 ； 1000; 1024 ； 1440; 1600
Fase keluaran Fase A, B, Z
Tegangan suplai DC5V; DC8-30V
Jenis gerai Kabel keluar dari samping
Kabel keluar dari belakang
Mode keluaran Output rangkaian terbuka kolektor (NPN & PNP)
Suhu lingkungan Suhu pengoperasian: -20 ~ + 80 ° (Non icing)
Suhu penyimpanan: -25 ~ + 85 ° (Non icing)
Kemanusiaan lingkungan Pengoperasian dan penyimpanan: 35 ~ 85% RH (non-kondensasi)
Frekuensi respons teratas 100 kHz Maks
Pendeta Top 5000rpm
Tingkat perlindungan IP50
Konsumsi saat ini 50mA Maks
Waktu naik / turun 100nsec Maks
Beban poros Radiel: 2N; Axial: 2N
Getaran (bertahan) Amplitudo 0,75mm, 10-50Hz, 1 jam untuk arah X / Y / Z secara terpisah
Shock (bertahan) 49 / m / s2, tiga kali untuk arah X, Y, Z secara individual
Bahan Poros 304 stainless steel
Panjang kabel 150mm

Prinsip encoder

Derajat mekanis adalah rotasi aktual poros dalam derajat. Derajat listrik digunakan untuk sinyal listrik. Waktu yang diperlukan untuk menyelesaikan satu tegangan / arus bolak-balik didefinisikan sebagai 360 derajat listrik (el °). Untuk pengkode tambahan, satu siklus sama dengan satu pulsa lengkap. Dengan PPR yang diberikan derajat listrik dapat dikonversi ke tingkat mekanik untuk setiap encoder tambahan.

Setiap 90 el, encoder inkremental menampilkan sisi naik atau turun pada output "A" atau "B" yang dapat diartikan sebagai hitungan. Jika encoder menghasilkan 1000 PPR, penghitung dapat mengartikan 4000 hitungan (4 menghitung setiap pulsa).

Paket

Setiap encoder tunggal dikemas ke dalam karton aman tunggal dengan gelembung pelindung.

Kemudian semua encoders akan dimasukkan ke dalam karton yang lebih besar untuk menyiapkan pengiriman.

Tentang Pabrik Kami

  • Merek sendiri pembuat enkode "HENGXIANG"
  • Memiliki ISO9001: 2000 Sertifikat Sistem Manajemen Mutu dan Sertifikasi CE
  • Paten penemuan lima dan paten model utilitas lima
  • Lulus Proyek Transformasi Prestasi Baru dan Teknologi Tinggi Shanghai.
  • Target kami: Memenuhi Kebutuhan Klien, Menciptakan nilai sosial, melayani klien dengan penuh perhatian dan Mencapai win-win.
  • Terletak di kota Shanghai
  • 20-30 pekerja berpengalaman

Pertanyaan tentang pembuat enkode atau pabrik kami sebelum memesan

Q: Di mana pabrik Anda?

A: pabrik kami terletak di kota shanghai.

T: Dapatkah saya berkunjung ke pabrik Anda?

A: Ya, Anda kami dipersilakan untuk mengunjungi pabrik kami kapan saja jika nyaman.

Q: Berapa lama waktu pengiriman Anda?

A: Biasanya 3 hari kerja untuk sampel, 7-15 hari untuk produksi massal,

Tanggal produksi sesuai dengan jumlah pesanan.

T: Apa resolusi tertinggi dari produk enkoder Anda?

A: Resolusi tertinggi adalah 80000ppr, Anda dapat mengirim email kepada kami untuk informasi lebih lanjut.

T: Dapatkah pembuat enkode Anda disesuaikan?

A: Ya, encoder kami dapat disesuaikan sesuai dengan kebutuhan Anda,

T: Apakah Anda menguji produk encoder Anda sebelum pengiriman?

A: Ya, kami menguji 100% dan memeriksa setiap bagian sebelum pengiriman untuk memastikan itu bekerja dengan baik pada perangkat Anda.
