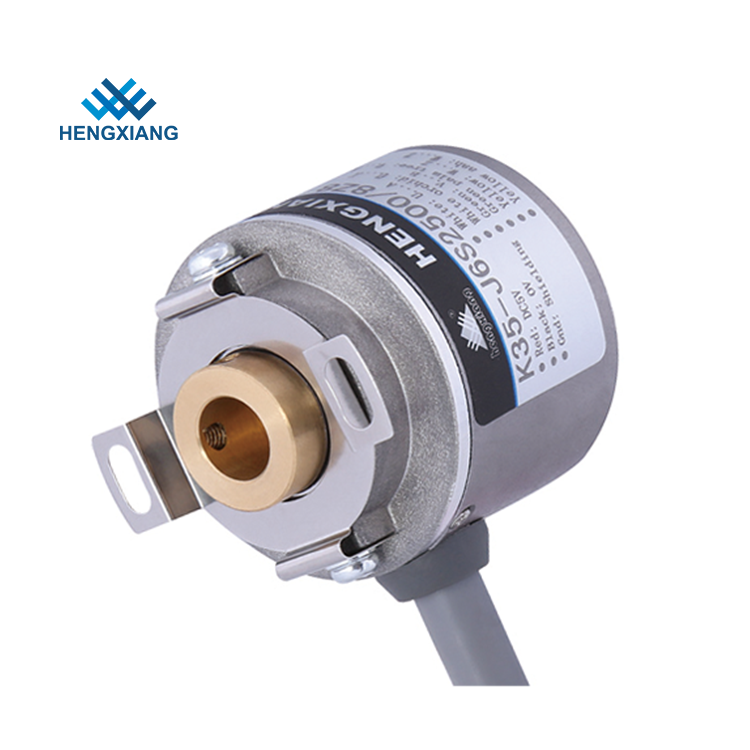

Encoder inkremental poros berongga K35 blind hole encoder diameter luar 35mm 1000ppr
Beberapa nomor bagian encoder K35
K35-J12C1000 / 4
K35-J3V1024
K35-J2F2048
K35-J6C2500
K35-J12C2500 / 8
K35-J12E2500 / 6
K35-J4E1200
K35-J3V720
K35-J12C1024 / 8 DC5V
K35-J3NH1000
Spesifikasi encoder motor servo K35
Item | Parameter dasar |
Merek | HENGXIANG |
Jenis encoder | Pembuat enkode tambahan |
Diameter luar | 35mm |
Ketebalan | 35mm |
Dimensi instalasi | 40mm (pelat pegas 35T40);29 mm (35T29) |
Jenis poros berongga | lubang buta |
Diameter poros berongga | 6mm, 8mm; 10mm |
Resolusi | 30; 36; 50; 60; 100; 200; 250; 256; 300; 360; 400; 450; 500; 512; 600;1000; 1024; 1200; 2000; 2048; 2500;4096; 5000 |
1000/4; 1000/6; 1000/8; 1024/4; 1024/6 ; 1024/8 ; 2000/4 ; 2000/6 ; 2000/8 ; 2048/4 ; 2048/6; 2048/8 ; 2500 / 4 ; 2500/6 ; 2500/8; 4096/4; 4096/6; 4096/8; 5000/4; 5000/6; 5000/8 | |
Fase keluaran | Fase A +, B +, Z +, A-, B-, Z-, U +, V +, W +, U-, V-, W- |
Tegangan suplai | DC5V & DC8--30V |
Kekuatan isolasi | AC500V 60s |
Resistensi isolasi | 10MΩ |
GND | tidak terhubung ke pembuat enkode |
Rasio Mark to Space | 45% hingga 55% |
torsi awal | kurang dari 5,9x 10-3 Nm |
Momen Intertia | kurang dari 1x 10-6kg.m2 |
Beban poros | Radial 30N;Aksial 20N |
REV teratas | 5000RPM |
Kehidupan bantalan | 1,5x109 putaran pada beban pengenal (100000 jam pada 2500RPM) |
Suhu lingkungan | Pengoperasian: -20 ~ + 80 ° ; penyimpanan: -25 ~ + 90 ° |
Kelembaban lingkungan | Pengoperasian dan penyimpanan: 35-85% RH (tanpa kondensasi) |
Getaran (bertahan) | Amplitudo 0,75mm, 5-55Hz, 2 jam untuk tiga sumbu secara individual |
Kaus kaki (bertahan) | 490m / s2, 11 ms tiga kali untuk arah X, Y, Z secara individual |
Bahan Shell | aluminium cor mati |
Sertifikasi | CE |
paket | Kardus |
Berat bersih | Sekitar 100g (dengan paket) |
HAIur keuntungan
· Lebih dari 18 tahun pengalaman produksi encoder
· Lebih dari 20 tahun insinyur berpengalaman
· Tim kerja profesional
· Standar kualitas tinggi
· Waktu Respon Cepat
· Sertifikat Paten Model Utilitas
· Merek sendiri dan merek unik
· Sertifikasi CE untuk semua model
· Tanggal pengiriman yang cepat
· 100% inspeksi penuh sebelum pengiriman
FKemampuan Produksi Encoder actory
5000 lembar per bulan
-------- Kapasitas Lini Produksi
50000 buah per tahun
-------- Unit Aktual yang Diproduksi (Tahun Sebelumnya)
P.ayment istilah:
1. T / T, western union, kartu kredit, Paypal, dll
2. 3-5 hari kerja setelah pembayaran diterima
3. Pembuat enkode akan dikirim setelah siap
Hal-hal yang membutuhkan perhatian
1. Harus memilih tegangan catu daya: DC5V atau DC8-30V
2. Harus memilih nomor model pelat pegas daun jika Anda memilih pembuat enkode poros berongga
3. Mohon informasikan kecepatan motor (RPM) yang benar-benar Anda gunakan
4. Jika Anda memiliki persyaratan lain, berikan parameter detail
