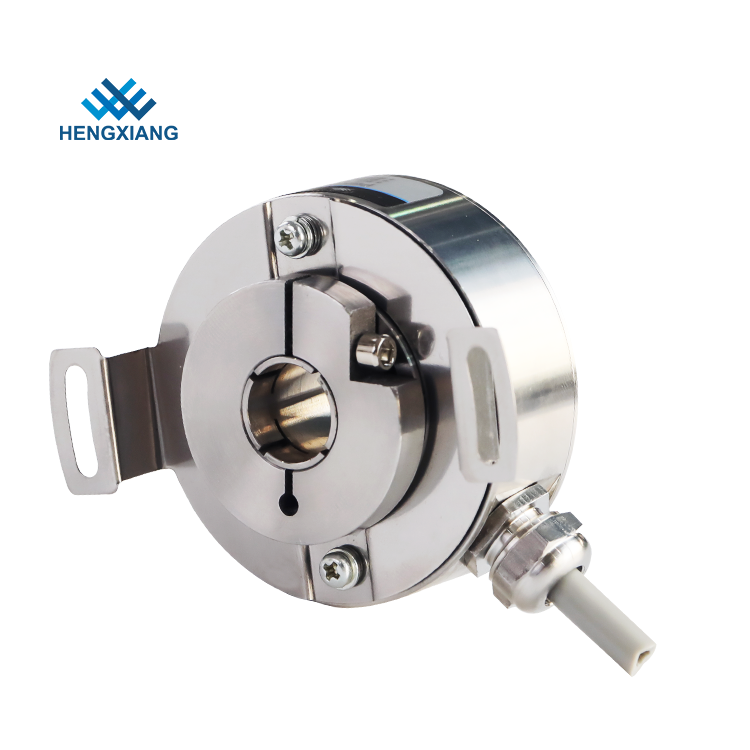

Rotary encoder stainless stain perlindungan tinggi sinyal UVW resolusi tinggi IP67
1. Fitur: Semua terbuat daribesi tahan karat, bekerja dengan baik di bawah suhu yang sangat rendah, tahan debu & tahan air karena tingkat perlindungan yang tinggiIP67,ekstra tipisdan mudah dipasang
2. Aplikasi: Industri tekstil,motor, mesin pengepakan, lini produksi, dll., untuk kontrol otomatisasi.
3. Parameter penting:
Diameter luar: 50mm, ketebalan 27mm,
Poros berongga: Poros berongga 10mm/12mm/14mm/15mm (Opsional)
Resolusi tinggi: Hingga 10.000 ppr
Tegangan suplai: DC5V;DC8-30V
Jenis outlet: Soket radial atau kabel radial
item
|
Parameter dasar
|
Merek
|
HENGXIANG
|
Jenis pembuat enkode
|
Tipe Inkremental
|
Diameter luar
|
50mm
|
Ketebalan
|
27mm
|
Jenis poros berongga
|
Melalui poros
|
Diameter poros berongga
|
10mm; 12mm; 14mm; 15mm (opsional)
|
Resolusi
|
1000;1024;1250;2000;2048;2500;4096;5000;10000
|
Fase keluaran
|
1=A+B;2=A+B;3=A+B+Z;4=A+A-+B+B-;6=A+A-+B+B-+Z+Z-;12=A+A-+B+B-+Z+Z-+U+U-+V+V-+W+W-
|
Tegangan suplai
|
DC5V;DC8-30V
|
Jenis outlet
|
Kabel radial
|
Modus keluaran
|
F=Tekan-tarik;C = TTL (DC5V)
|
E = HTL (DC8-30V)
|
Arus konsumsi
|
100mA Maks;120mA Maks
|
Frekuensi respons teratas
|
100kHz;500kHz;600kHz
|
GND
|
tidak terhubung ke encoder
|
Torsi awal
|
Kurang dari 9,8×10-3 Nm
|
Momen inersia
|
Kurang dari 6,5×10-6 kg.m2
|
Suhu lingkungan
|
Pengoperasian: -40~+90℃ (kabel berliku yang dapat diulang: -10℃);Penyimpanan: -45~+95℃
|
Kelembaban lingkungan
|
Pengoperasian dan penyimpanan: 50~85% RH (tanpa kondensasi)
|
Perlindungan
|
IP67
|
Kerang
|
Besi tahan karat
|
Sertifikasi
|
CE
|
kemasan
|
Kardus
|
Berat bersih
|
Sekitar 150g
|
