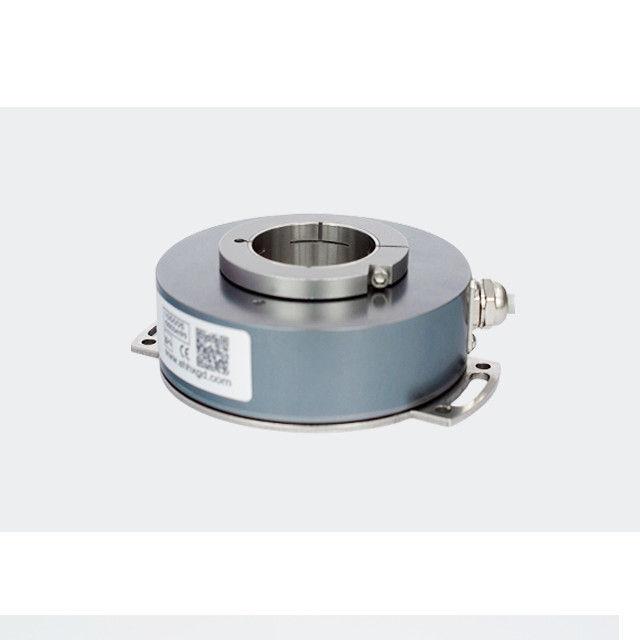

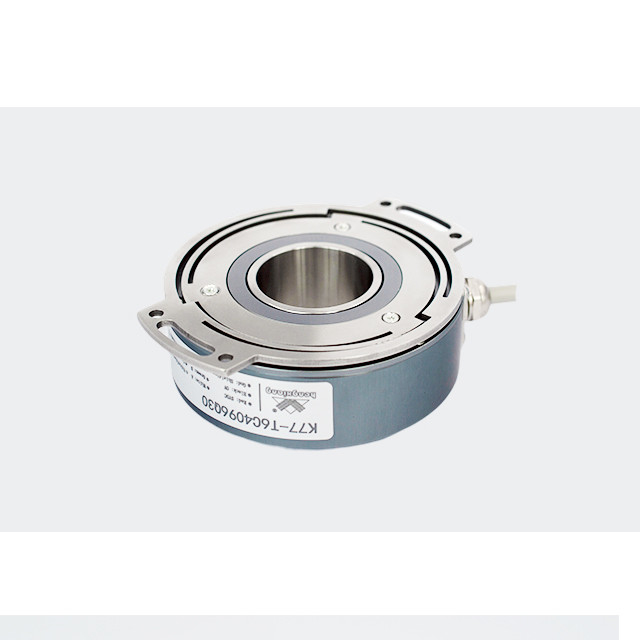

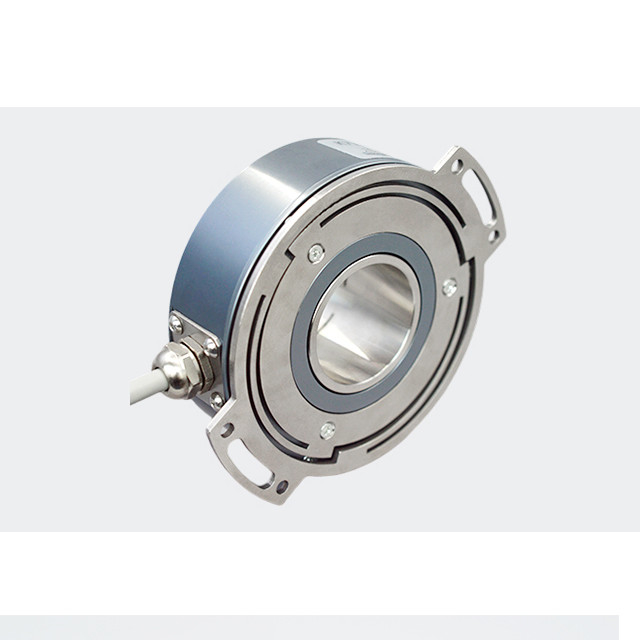

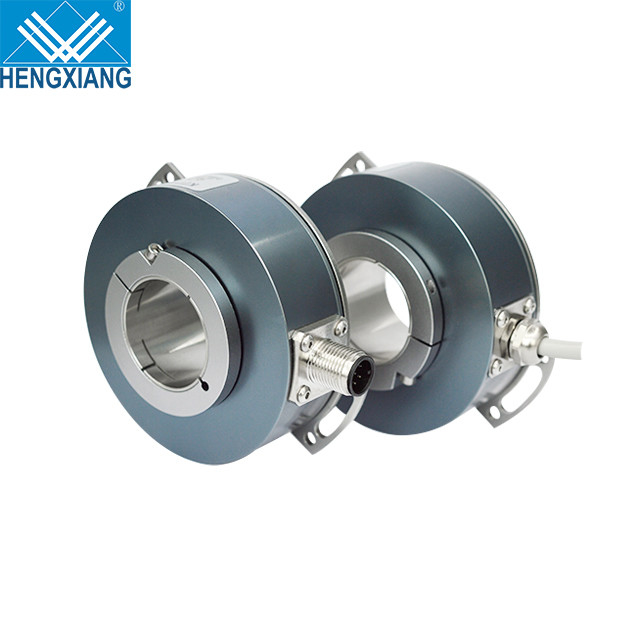

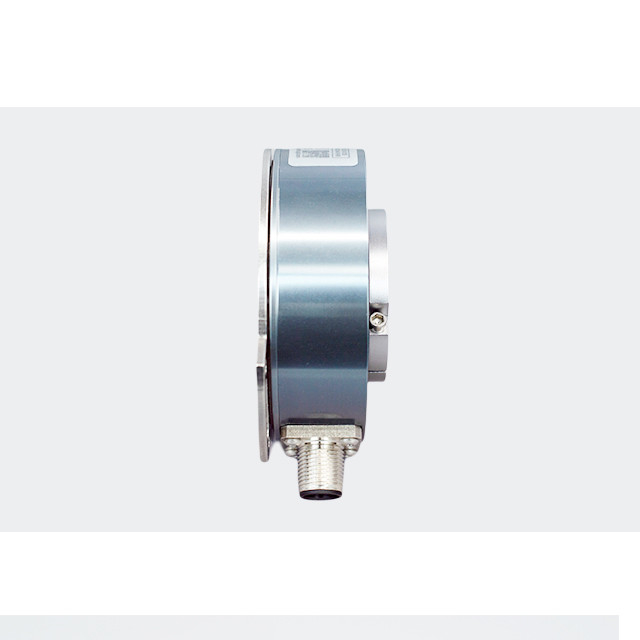

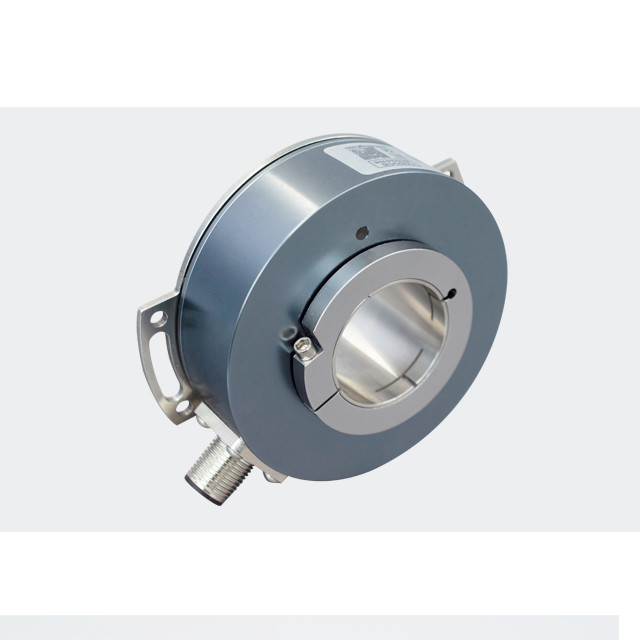

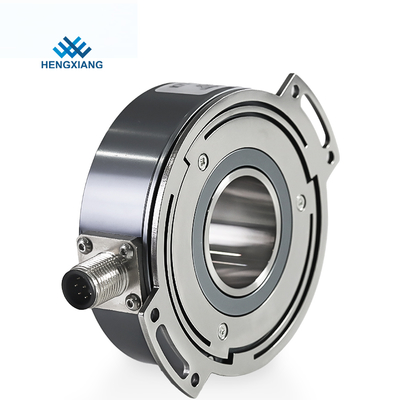

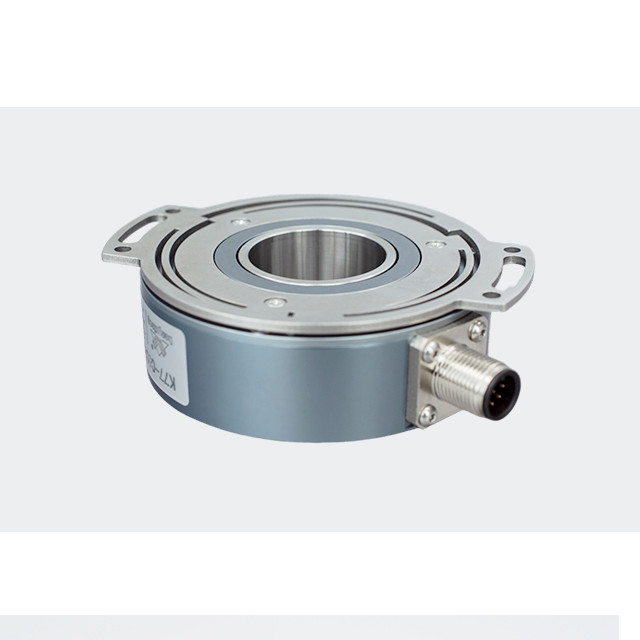

K77 IP65 resolusi tinggi disesuaikan 65536ppr encoder inkremental industri mekanik motor hengxiang
Definisi pembuat enkode:
Ini adalah sensor putar yang mengubah perpindahan rotasi menjadi serangkaian sinyal pulsa digital, pulsa ini dapat digunakan untuk mengontrol perpindahan sudut, jika pembuat enkode digabungkan dengan bilah roda gigi atau sekrup sekrup, ini juga dapat digunakan untuk mengukur linier pemindahan.
1. Fitur: K77kustomisasi hencoder inkremental poros ollow, resolution/instalasi/poros dapat disesuaikan.Silakan berkonsultasi penjualan untuk informasi lebih lanjut.
2.Aplikasi: Motor, CNC dan bidang otomasi industri lainnya.
3. Parameter penting: Resolusi hingga65536ppr, tingkat perlindungan tinggiIP65
|
Item
|
Parameter dasar
|
|
Jenis pembuat kode
|
Pembuat enkode tambahan
|
|
Merek
|
HENGXIANG
|
|
Diameter luar
|
77mm
|
|
Ketebalan
|
31mm
|
|
Dimensi pemasangan
|
R85mm (pelat pegas 77B85)
|
|
Jenis poros berongga
|
melalui lubang
|
|
Diameter poros berongga
|
25mm,30mm
|
|
Resolusi
|
500;512;1000;1024;2000;2048;2500;
|
|
4000;4096;5000;8000;8192;10000ppr
|
|
Fase keluaran
|
Fase A+,B+,Z+,A-,B-,Z-
|
|
Tegangan suplai
|
DC5V ;DC8-30V
|
|
Jenis outlet
|
Soket radial (M12, konektor laki-laki 8pin);kabel radial
|
|
Modus keluaran
|
NPN (Output Kolektor Terbuka)
|
|
Keluaran dorong-tarik
|
|
drive baris (26LS31, DC5V) TTL
|
|
drive baris (26C31, DC5V) TTL
|
|
jalur drive (DC8-30V) HTL
|
|
Konsumsi saat ini
|
100mA MAKS
|
|
Frekuensi respons teratas
|
100KHZ
|
|
Riak yang diijinkan
|
≤3%rms
|
|
Tegangan Beban
|
≤DC30V
|
|
GND
|
tidak terhubung ke encoder
|
|
Rasio Mark to Space
|
45% hingga 55%
|
|
torsi awal
|
kurang dari 80x 10-3 Nm
|
|
Momen jeda
|
kurang dari 100x 10-6kg.m2
|
|
Beban poros
|
Radial 70N;Aksial 50N
|
|
REV teratas
|
3000RPM ;IP65
|
|
Kehidupan bantalan
|
1,5x109 putaran pada beban pengenal (100000 jam pada 2500RPM)
|
|
Suhu lingkungan
|
Pengoperasian:-20 ～+85°；penyimpanan:-25 ～+90°
|
|
Kelembaban lingkungan
|
Pengoperasian dan penyimpanan: 35-85% RH (nonkondensasi)
|
|
Getaran (bertahan)
|
Amplitudo 1.52mm,5-55Hz,2 jam untuk tiga sumbu secara individual
|
|
Kaus kaki (bertahan)
|
1960m/s2 ,11 ms tiga kali untuk arah X,Y,Z satu per satu
|
|
Bahan Poros
|
Besi tahan karat
|
|
Bahan Cangkang
|
Aluminium cor dia
|
|
Panjang kabel
|
1000mm
|
|
Tingkat perlindungan
|
IP65
|
|
Panjang kabel
|
1M (panjang kabel dapat ditambahkan dengan tepat oleh
|
|
|
membutuhkan, tapi perlu pembayaran secara individual)
|
|
Sertifikasi
|
CE
|
|
kemasan
|
Kardus
|
|
Berat bersih
|
Sekitar 500g (dengan paket)
|
