PGK50  hollow shaft Stainless Steel Ip67 Through Hole Encoder

PGK50 poros berongga Stainless Steel Ip67 Melalui Lubang Encoder

  • Cahaya Tinggi

    Stainless steel melalui lubang encoder

    ,

    ip67 melalui lubang encoder

    ,

    ip67 stainless steel encoder

  • Jenis encoder
    Tipe Inkremental
  • Diameter luar
    50mm
  • Ketebalan
    27mm
  • Diameter poros berongga
    10mm; 12mm; 14mm; 15mm (opsional)
  • Resolusi
    1000; 1000; 1024; 1024; 1250; 1250; 2000; 2000;<
  • TEGANGAN PASOKAN
    DC5V; DC5V; DC8-30V DC8-30V
  • Konsumsi saat ini
    100mA Max; 100mA Maks; 120mA Max 120mA Maks
  • Frekuensi respons teratas
    100kHZ; 100kHz; 500kHZ; 500kHz; 600kHZ 600kHz
  • GND
    tidak terhubung ke encoder
  • Perlindungan
    IP67
  • Tempat asal
    Shanghai, Cina
  • Nama merek
    HENGXIANG
  • Sertifikasi
    CE,ISO9001
  • Nomor model
    PGK50
  • Kuantitas min Order
    1 buah
  • Harga
    Consult us
  • Kemasan rincian
    masing-masing 1 buah dikemas ke dalam kotak karton tunggal
  • Waktu pengiriman
    3-5 hari kerja untuk pesanan sampel, 7-15 hari kerja untuk pesanan massal
  • Syarat-syarat pembayaran
    L / C, D / A, D / P, T / T, Western Union, MoneyGram
  • Menyediakan kemampuan
    100 ribu buah per tahun

PGK50 poros berongga Stainless Steel Ip67 Melalui Lubang Encoder

PGK50 Encoder stainless steel 1024ppr Tingkat perlindungan encoder rotarty tambahan IP67 encoder motor servo


Barang-barang Parameter dasar
Merek HENGXIANG
Jenis pembuat enkode Tipe Inkremental
Diameter luar 50mm
Ketebalan 27mm
Jenis poros berongga Melalui poros
Diameter poros berongga 10mm; 12mm; 14mm; 15mm (opsional)
Resolusi 1000;1024;1250;2000;2048;2500;4096;5000;10000
Fase keluaran 1=A+B;2=A+B;3=A+B+Z;4=A+A-+B+B-;6=A+A-+B+B-+Z+Z-;12=A+A-+B+B-+Z+Z-+U+U-+V+V-+W+W-
Tegangan suplai DC5V;DC8-30V
Jenis outlet Kabel radial
Modus keluaran F=Tekan-tarik;C = TTL (DC5V)
E = HTL (DC8-30V)
Arus konsumsi 100mA Maks;120mA Maks
Frekuensi respons teratas 100kHz;500kHz;600kHz
GND tidak terhubung ke encoder
Mulai torsi Kurang dari 9,8×10-3 Nm
Momen inersia Kurang dari 6,5×10-6 kg.m2
Suhu lingkungan Pengoperasian: -40~+90℃ (kabel berliku berulang: -10℃);Penyimpanan: -45~+95℃
Kelembaban lingkungan Pengoperasian dan penyimpanan: 50~85% RH (tanpa kondensasi)
Perlindungan IP67
Kerang Besi tahan karat
Sertifikasi CE
kemasan Kardus
Berat bersih Sekitar 150g

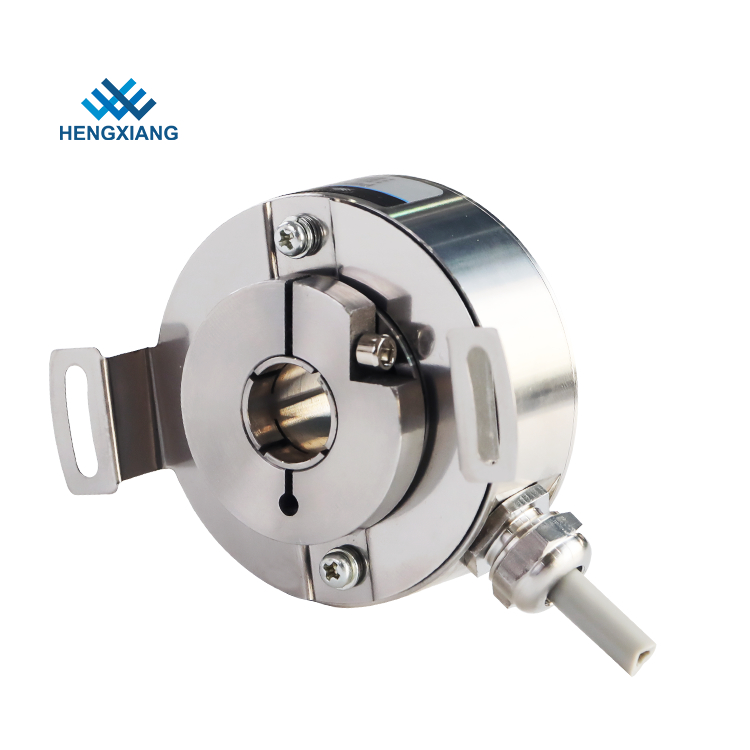

PGK50 poros berongga Stainless Steel Ip67 Melalui Lubang Encoder 0

PGK50 poros berongga Stainless Steel Ip67 Melalui Lubang Encoder 1

Prinsip pembuat enkode
Rotary encoder inkremental menghasilkan sejumlah Pulsa per Revolusi.Semakin tinggi angka PPR ini, semakin kecil sudut antara setiap pulsa.Nomor PPR ini ditetapkan untuk encoder inkremental biasa.Encoder inkremental yang dapat diprogram dapat menyesuaikan nilai ini ke angka yang diinginkan dengan perubahan perangkat lunak.
Saat ini sebagian besar encoder inkremental memiliki driver output Push-Pull (HTL) atau RS422 (TTL), ini telah menggantikan sebagian besar sirkuit output lama seperti Open Collector NPN, Open Collector PNP, Voltage Output.
Sirkuit Push-Pull (HTL), juga dikenal sebagai Totem Pole, memberikan level sinyal yang sesuai dengan tegangan suplai yang diterapkan.Tegangan suplai biasanya berkisar antara 8 hingga 30 VDC.
Dengan koneksi yang tepat, Anda dapat menggunakan antarmuka Push Pull untuk menggantikan sirkuit kolektor terbuka sejati dengan menggunakan dioda eksternal yang terhubung dengan cara membatasi arah arus karena sirkuit RS422 (TTL) memberikan level sinyal 5 V konstan yang tidak bergantung pada tegangan suplai.Dua rentang tegangan suplai dapat dipilih: Dari 4,75 hingga 5,5 VDC (dapat digunakan untuk mengganti driver keluaran kolektor terbuka) atau dari 8 hingga 30 VDC.Menggunakan sinyal diferensial, output sepenuhnya sesuai dengan standar RS422.
Tanggal produksi
1. untuk 1-10 sampel: 3-5 hari kerja
2. untuk produksi massal 20-50: 7-10 hari kerja
3. untuk lebih dari 100 pcs, produksi akan didiskusikan dengan pelanggan dan dikirim tepat waktu
Payment ketentuan:
1. T/T, serikat barat, kartu kredit, Paypal, dll
2. 3-5 hari kerja setelah pembayaran diterima
3. Encoder akan dikirim setelah siap
Pengiriman
Barang dapat dikirim melalui TNT, FedEx, UPS, DHL, EMS, dll.
Anda dapat memilih ekspres sesuai dengan kebutuhan Anda jika pengumpul barang
Jika Anda tidak memiliki akun kurir, kami akan memeriksa dan menemukan ekspres termurah dan aman untuk Anda.
Pabrik kami memiliki diskon 30% dengan sebagian besar perusahaan kurir, jadi harganya bisa semurah mungkin.


Informasi lebih lanjut
Jika Anda mencari informasi lebih lanjut tentang pabrik kami atau tentang produk kami, silahkan hubungi kami atau email kami sekarang, kami akan membalas Anda sesegera mungkin.
