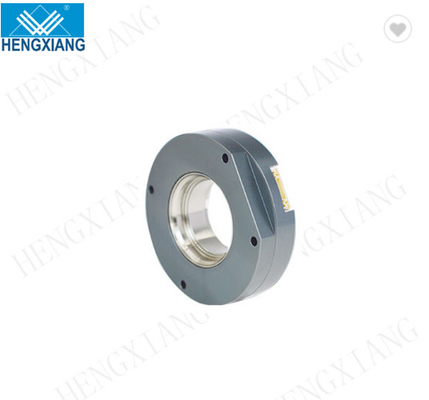

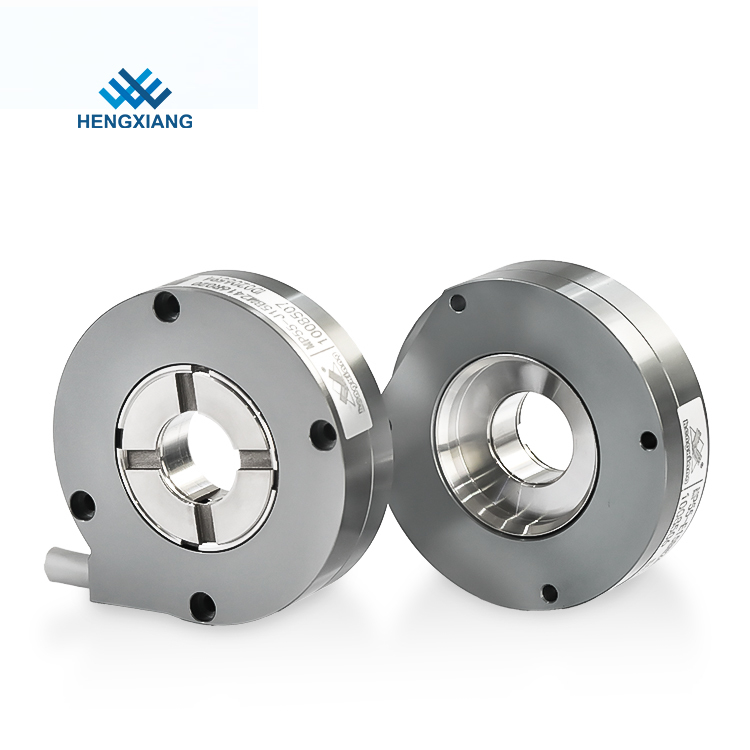

☆ Parameter MP55
Item | Parameter dasar |
Merek | Hengxiang |
Jenis pembuat kode | Encoder mutlak |
Diameter luar | 55mm |
Ketebalan | 14.5mm |
Dimensi pemasangan | 49.2mm |
Jenis poros berongga | Melalui lubang |
Diameter poros berongga | 14mm;15mm;19mm;20mm;24mm |
Resolusi | putaran tunggal: 17Bit, 19Bit, 20Bit, 22Bit, 24Bit |
multi-putaran: 1716=17+16Bit, 1916=19+16Bit, | |
2016=20+16Bit, 2216=22+16Bit,2416=24+16Bit | |
Antarmuka | E=SM08B-GHS-TB |
Komunikasi | B=BISS-C;S=SSI |
Sambungan listrik | Soket radial |
Modus keluaran | M=multi-putaran |
S = putaran tunggal | |
Prinsip pemindaian | Kode kisi reflektif |
Ketepatan | ±40" |
Kecepatan respons | Tindakan normal: 6000 mnt |
Derau sinyal posisi RMS | ±2@18 bit/r |
Frekuensi jam komunikasi | ≤10MHz(BISS) atau ≤5MHz(SSI) |
Waktu mulai | nilai tipikal: 13ms |
Periode pengambilan sampel posisi absolut | ≤75 ns |
Kecepatan yang diijinkan | ≤32200 r/min (dibatasi oleh batas kecepatan mekanis) |
Kabel | Kabel pasangan bengkok diferensial |
Panjang kabel | 200mm-10000mm |
Sambungan Mekanis | Dengan bantalan & poros pengunci yang dilingkari |
Torsi Mulai | kurang dari 9,8×10-3Nm |
Momen inersia | kurang dari 6,5×10-6kg.m2 |
Beban poros | Radial 30N;Aksial 20N |
Kecepatan putar | ≤6000rpm |
Bahan Cangkang | Aluminium |
Bobot | sekitar 90g |
Suhu lingkungan | Pengoperasian: -20~+95℃;Penyimpanan: -25~+100℃ |
Kelembaban lingkungan | Pengoperasian dan penyimpanan: 35~85%RH(Nonkondensasi) |
Getaran | Amplitudo 1,52mm, 5~55HZ,2j untuk arah X,Y,Z satu per satu |
Terkejut | 980 m/dtk211ms, tiga kali untuk arah X,Y,Z satu per satu |
Perlindungan | IP50 |

☆ Dimensi MP55
