S18 miniatur rotary encoder AB phase NPN output resolusi 1600 untuk motor subminiatur
Deskripsi Produk

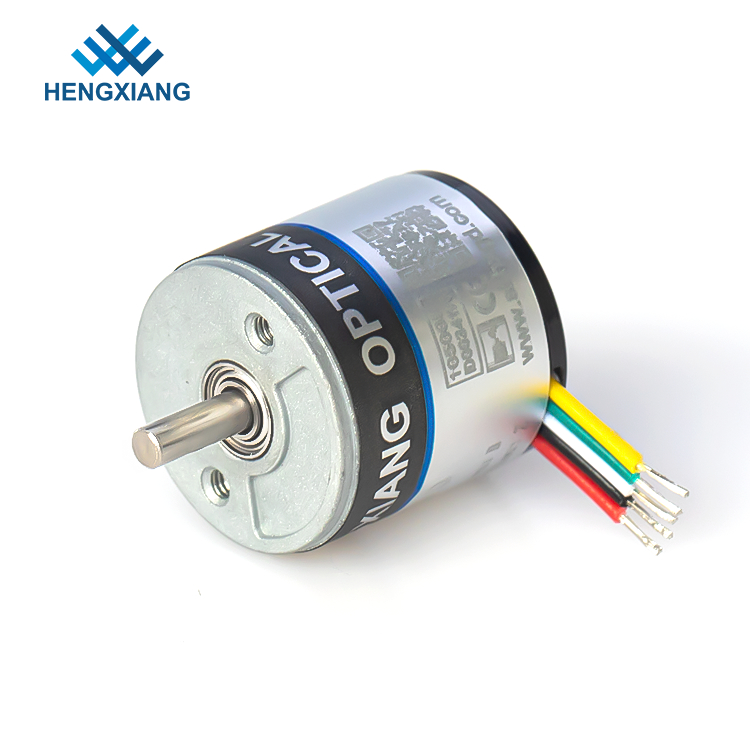

Informasi Dasar Produk encoder mini S18
Ketebalan bodi encoder 18mm
Diameter poros padat 2.5mm, dengan bentuk D.
Panjang poros 7mm
Ukuran diameter instalasi12mm
Tegangan catu daya 5V atau 8-30V
Sinyal keluaran sirkuit: NPN & PNP
Dasar penginderaan: fotolistrik
Denyut per putaran: 250ppr-1600ppr
Kecepatan motor maks 5000rpm
Tingkat tingkat perlindungan IP50
Outlet kabel pita
Spesifikasi
Nama Produk |
S18 miniatur rotary encoder AB phase NPN output resolusi 1600 untuk motor subminiatur |
Merek |
HENGXIANG |
Jenis Encoder | Pembuat enkode tambahan |
Dimensi-dimensi eksternal |
Diameter luar: 18mm Ketebalan: 18mm Diameter poros padat: ⌀2.5mm |
Resolusi |
36; 50; 60; 100; 200; 250; 256; 360; 400; 500; 512 ; 720 ; 800 ; 1000; 1024 ; 1440; 1600 |
Fase keluaran |
Fase A, B, Z |
Tegangan suplai |
DC5V & DC8--30V |
Jenis outlet |
Kabel keluar dari samping Kabel keluar dari belakang |
Mode keluaran |
Output sirkuit terbuka kolektor (NPN & PNP) |
Suhu lingkungan |
Suhu pengoperasian: -20 ~ + 80 ° (Non icing) Suhu penyimpanan: -25 ~ + 85 ° (Non icing) |
Kemanusiaan lingkungan |
Pengoperasian dan penyimpanan: 35 ~ 85% RH (tanpa kondensasi) |
Frekuensi Respon Atas |
100kHz Maks |
Rev |
5000rpm |
Tingkat perlindungan |
IP50 |
Konsumsi saat ini |
50mA Max |
Waktu Naik / Turun |
100nsec Maks |
Beban Poros |
Radiel: 2N;Aksial: 2N |
Getaran (bertahan) |
Amplitudo 0,75 mm, 10-50Hz, 1 jam untuk arah X / Y / Z secara individual |
Shock (bertahan) |
49 / m / s2, tiga kali untuk arah X, Y, Z secara individual |
Bahan Poros |
304 baja tahan karat |
Panjang kabel |
150mm |
Sertifikasi | CE |
Prinsip pembuat enkode
Derajat mekanis adalah rotasi aktual poros dalam derajat.Derajat kelistrikan digunakan untuk sinyal listrik.Waktu yang diperlukan untuk menyelesaikan satu siklus tegangan / arus bolak-balik didefinisikan sebagai 360 derajat listrik (el °).Untuk encoder inkremental, satu siklus sama dengan satu pulsa lengkap.Dengan PPR tertentu, derajat kelistrikan dapat diubah menjadi derajat mekanis untuk setiap encoder inkremental.
Setiap 90 el ° encoder inkremental mengeluarkan tepi naik atau turun pada output "A" atau "B" yang dapat diartikan sebagai hitungan.Jika pembuat enkode mengeluarkan 1000 PPR, penghitung dapat menafsirkan 4000 hitungan (4 menghitung setiap pulsa).
Paket
Setiap encoder tunggal dikemas ke dalam satu karton aman dengan gelembung pelindung.
Kemudian semua pembuat enkode akan dimasukkan ke dalam karton yang lebih besar untuk mempersiapkan pengiriman.
