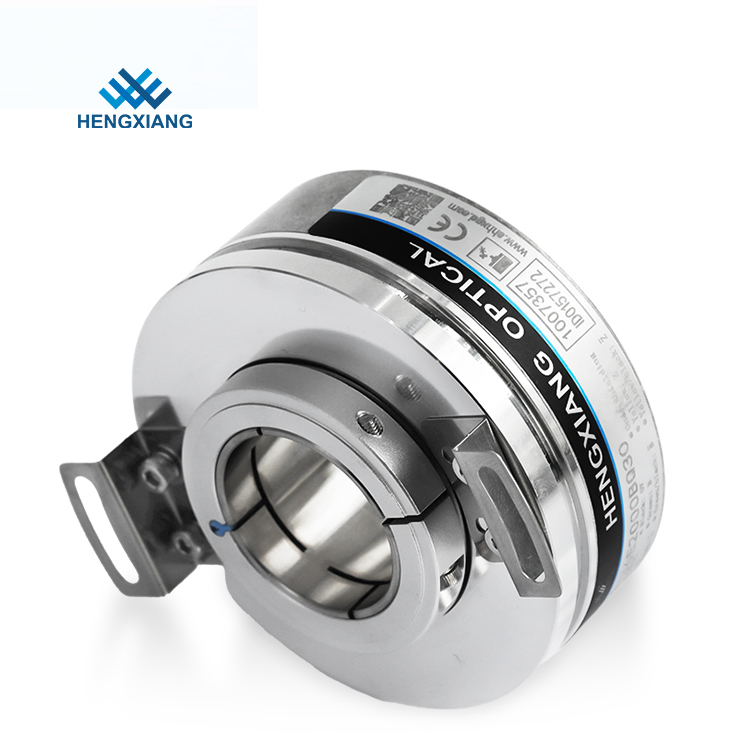

Pemasok enkoder Cina 5000ppr K76 UVW pulsa sinyal hingga 32768 ppr
Pembuat enkode tambahan:
Encoder tambahan secara langsung menggunakan prinsip konversi fotolistrik untuk menghasilkan tiga kelompok pulsa gelombang persegi fase A, B dan Z;A, B dua kelompok perbedaan fase pulsa 90 derajat, sehingga arah rotasi dapat dengan mudah dinilai, dan fase Z satu pulsa per revolusi, digunakan untuk penentuan posisi titik referensi.Keunggulannya adalah konstruksi prinsip sederhana, masa pakai mekanis rata-rata bisa di atas puluhan ribu jam, kemampuan anti-interferensi yang kuat, keandalan tinggi, dan cocok untuk transmisi jarak jauh.Kerugiannya adalah tidak dapat menampilkan informasi posisi absolut dari putaran poros.
Deskripsi cepat untuk encoder K76
Jenis encoder: Encoder inkremental
Merek: HENGXIANG
Diameter luar: 76,5mm
Ketebalan: 37mm
Tingkat perlindungan: IP50
Panjang kabel: 1000MM
Sertifikasi: CE
Paket: Kotak karton
Wmengapa memilih kami?
Merek HENGXIANG - Mitra yang dapat dipercaya
CE disetujui - kualitas produk yang diuntungkan;
Pengiriman cepat - kemampuan produk stok yang kuat;
Pabrik langsung memberikan harga yang kompetitif;
Layanan satu atap - untuk pengalaman pembelian Anda yang efisien;
Desain OEM diterima - desain yang disesuaikan, merek Anda sendiri diterima.
K76 Karakteristik utama encoder
Item | Parameter dasar |
Jenis pembuat kode | Pembuat enkode tambahan |
Merek | HENGXIANG |
Diameter poros berongga | 18mm,20mm,22mm;25mm;28mm;30mm; |
Resolusi | 100;200;250;300;360;400;450;500;512;600;720;800;1000;1024;1200;1800;2000;2048;2500;3000;3600;4096;5000; |
7200;8192;10000;14400;16384;28800;32768 | |
1024/4;1024/6;1024/8;2048/4;2048/6;2048/8;2500/4;2500/6;2500/8;4096/4;4096/6;4096/16;5000/6;5000/8;5000/10;5000/12;5000/16; | |
8192/8;8192/10;/8192/16;10000/8;10000/10;10000/16; | |
Fase keluaran | Fase A+,B+,Z+,A-,B-,Z-,U+,V+,W+,U-,V-,W- |
Tegangan suplai | DC5V ;DC8-30V |
Jenis outlet | Kabel keluar dari samping |
Modus keluaran | NPN/PNP(Output Kolektor Terbuka) |
Keluaran tegangan | |
Keluaran dorong-tarik | |
jalur penggerak (26LS31) TTL | |
jalur penggerak (DC8-30V) HTL | |
Konsumsi saat ini | 100mA MAKS |
Frekuensi respons teratas | 300KHZ |
Riak yang diijinkan | ≤3%rms |
Tegangan Beban | ≤DC30V |
GND | tidak terhubung ke encoder |
Rasio Mark to Space | 45% hingga 55% |
Pengiriman
o Barang dapat dikirim melalui TNT, FedEx, UPS, DHL, EMS, dll.
o Anda dapat memilih ekspres sesuai dengan kebutuhan Anda jika kolektor barang
o Jika Anda tidak memiliki akun kurir, kami akan memeriksa dan menemukan ekspres termurah dan aman untuk Anda.
o Pabrik kami memiliki diskon 30% dengan sebagian besar perusahaan kurir, sehingga harga bisa semurah mungkin.
Pemberitahuan untuk pemasangan enkoder
1. Silakan baca spesifikasi encoder dengan hati-hati sebelum pemasangan
2. Encoder termasuk instrumen presisi, jadi kita harus menghindari guncangan atau getaran untuk melindungi bagian interior.
3. Tegangan catu daya harus dijaga dalam kisaran yang ditentukan, atau enkoder dapat rusak.
4. Perhatikan persyaratan koaksial saat Anda memasang poros daya, harap gunakan sambungan fleksibel dan jangan menekan pembuat enkode secara paksa.
5. Kabel pelindung enkoder harus dihubungkan untuk menghindari interferensi elektromagnetisme arus bolak-balik, kabel enkoder harus ditata secara individual.
6. Koneksi diagram pengkabelan harus benar-benar mengikuti warna yang ditentukan dalam katalog, atau sirkuit interior enkoder dapat dihancurkan
7. Encoder harus terpisah dari medan magnet yang kuat, debu, minyak, air, suhu yang lebih tinggi (lebih rendah) dan bahan kaustik atau mudah terbakar selama bekerja.
8. Sinyal kabel encoder tidak dapat ditarik atau ditekuk secara paksa.
