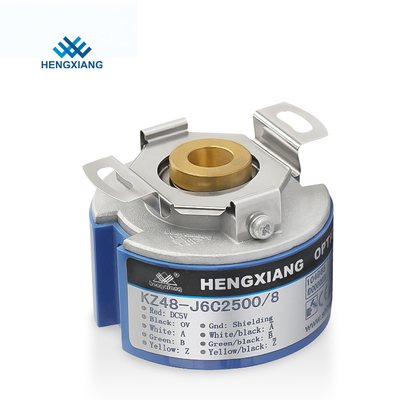

HENGXIANG-K48 Poros Berongga Inkremental Rotary Encoder Seri SEB 50-10000P/R
1).Hal-hal yang perlu diperhatikan
Harus memilih tegangan catu daya: DC5V atau DC8-30V
Harus memilih nomor model pelat pegas daun jika Anda memilih encoder poros berongga
Harap informasikan kecepatan motor (RPM) yang sebenarnya Anda gunakan
Jika Anda memiliki persyaratan lain, berikan parameter detail
2).Nomor bagian terkait Seri K48
K48-J6E2048Q12
K48-J6C2500Q10
K48-J12E2000/4Q8
K48-J12C2500/8Q6
K48-J6E3600B12
K48-J6C1024B10
K48-J12E1200/6B8
K48-J12C1200/8B6
K48-J12E1000/6Q12
K48-J12C1000/16Q10
3).Detail spesifikasi
Item | Parameter dasar |
Merek | HENGXIANG |
Jenis pembuat kode | Pembuat enkode tambahan |
Diameter luar | 48mm |
Ketebalan | 34mm |
Dimensi pemasangan | 40mm (pelat pegas 48T40) |
Jenis poros berongga | melalui lubang lurus |
Diameter poros berongga | 6mm;8mm;10mm;12mm |
Resolusi | 50;60;100;200;256;300;360;500;512;600;720;1000;1024;1200;2000;2048;2500;3600;4096;5000;8192;10000 |
1000/4/6/8;1024/4/6/8;2048/4/6/8;2500/4/6/8;4096/4/6/8;8192/4/6/8;10000/ 6/8 | |
Fase keluaran | Fase A+,B+,Z+,A-,B-,Z-,U+,V+,W+,U-,V-,W- |
Tegangan suplai | DC5V ;DC8--30V |
Jenis outlet | Kabel keluar dari samping |
Modus keluaran | NPN/PNP(Output Kolektor Terbuka) |
Keluaran tegangan | |
Keluaran dorong-tarik | |
jalur penggerak (26LS31) TTL | |
jalur penggerak (DC8-30V) HTL | |
Fase TTL(DC5V) ABZ berada di belakang fase UVW | |
Tingkat perlindungan | IP40 |
Panjang kabel | 500mm |
Konsumsi saat ini | 100mA MAKS |
Frekuensi respons teratas | 100KHZ |
Riak yang diijinkan | ≤3%rms |
Tegangan Beban | ≤DC30V |
Kekuatan isolasi | AC500V 60an |
Resistansi isolasi | 10MΩ |
GND | tidak terhubung ke encoder |
Rasio Mark to Space | 45% hingga 55% |
torsi awal | kurang dari 9,8x 10-3Nm |
Momen jeda | kurang dari 6,5x 10-6kg.m2 |
Beban poros | Radial 50N;Aksial 30N |
REV teratas | 5000RPM |
Kehidupan bantalan | 1,5x109putaran pada beban pengenal (100000 jam pada 2500RPM) |
Suhu lingkungan | Pengoperasian:-20 ~+85°;penyimpanan:-25 ~+90° |
Kelembaban lingkungan | Pengoperasian dan penyimpanan: 35-85% RH (nonkondensasi) |
Getaran (bertahan) | Amplitudo 0,75mm,5-55Hz,2 jam untuk tiga sumbu secara terpisah |
Kaus kaki (bertahan) | 490 m/dtk2,11 ms tiga kali untuk arah X,Y,Z satu per satu |
Bahan | Aluminium cor dia |
Sertifikasi | CE |
kemasan | Kardus |
Berat bersih | Sekitar 140g (dengan paket) |
