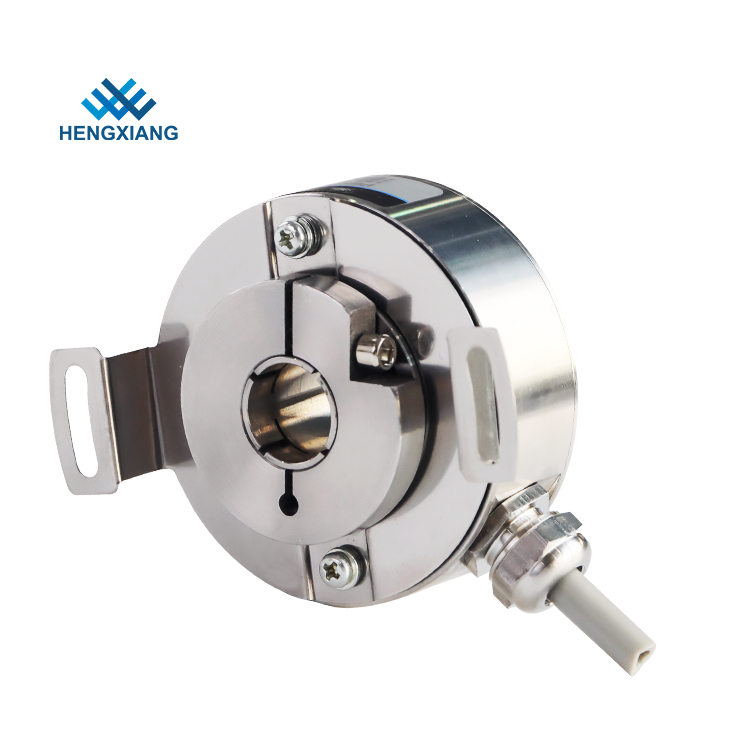

IP67 2048 ppr UVW sinyal presisi tinggi poros berongga rotary encoder untuk motor
1. Fitur:Melaluiencoder inkremental poros.
2. Aplikasi:MHaiuntuk,CNC dan otomasi industri lainnya.
3. Parameter penting: baja tahan karat IP67tahan air & tahan debu,sinyal UVWpembuat kode,Sangat tipis,tiangpembuat kode.
item
|
Parameter dasar
|
Merek
|
HENGXIANG
|
Jenis pembuat enkode
|
Tipe Inkremental
|
Diameter luar
|
50mm
|
Ketebalan
|
27mm
|
Jenis poros berongga
|
Melalui poros
|
Diameter poros berongga
|
10mm; 12mm; 14mm; 15mm (opsional)
|
Resolusi
|
1000;1024;1250;2000;2048;2500;4096;5000;10000
|
Fase keluaran
|
1=A+B;2=A+B;3=A+B+Z;4=A+A-+B+B-;6=A+A-+B+B-+Z+Z-;12=A+A-+B+B-+Z+Z-+U+U-+V+V-+W+W-
|
Tegangan suplai
|
DC5V;DC8-30V
|
Jenis outlet
|
Kabel radial
|
Modus keluaran
|
F=Tekan-tarik;C = TTL (DC5V)
|
E = HTL (DC8-30V)
|
Arus konsumsi
|
100mA Maks;120mA Maks
|
Frekuensi respons teratas
|
100kHz;500kHz;600kHz
|
GND
|
tidak terhubung ke encoder
|
Torsi awal
|
Kurang dari 9,8×10-3 Nm
|
Momen inersia
|
Kurang dari 6,5×10-6 kg.m2
|
Suhu lingkungan
|
Pengoperasian: -40~+90℃ (kabel berliku berulang: -10℃);Penyimpanan: -45~+95℃
|
Kelembaban lingkungan
|
Pengoperasian dan penyimpanan: 50~85% RH (tanpa kondensasi)
|
Perlindungan
|
IP67
|
Kerang
|
Besi tahan karat
|
Sertifikasi
|
CE
|
kemasan
|
Kardus
|
Berat bersih
|
Sekitar 150g
|
