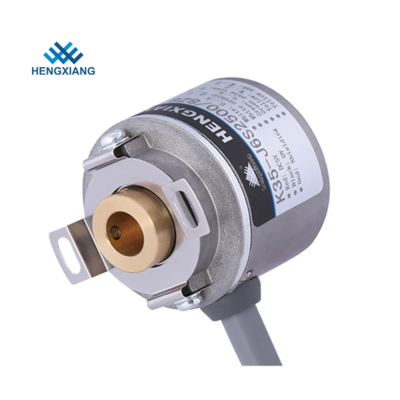

5000ppr 8mm Hollow Shaft HTL TTL Optical Incremental Rotary Encoder Push Pull IP50

5000ppr 8mm poros berongga HTL TTL optical inkremental rotary encoder push pull IP50

Produk - Encoder Tambahan Poros Berongga
  • Cahaya Tinggi

    Dorong Tarik IP50 Optical Rotary Encoder

    ,

    5000ppr Optical Incremental Rotary Encoder

    ,

    Encoder Inkremental Poros Berongga Optik

  • Diameter luar
    35mm
  • Dimensi instalasi
    29mm/40mm
  • Tipe poros
    Melalui/lubang buta 6mm/8mm/10mm
  • Resolusi
    50-5000 ppr; 50-5000 hal; 1000-5000/4/6/8 1000-5000/4/6/8
  • Fase keluaran
    A/AB/ABZ/±AB/±ABZ/±ABZUVW
  • Jenis outlet
    kabel radial
  • Jenis keluaran
    OC(NPN/PNP)Tegangan/Push-pull/TTL/HTL
  • Kelas Perlindungan
    IP50
  • Tegangan Pasokan
    DC5V; DC5V; DC8-30V DC8-30V
  • Aplikasi
    Motor servo / industri tekstil / mesin pengepakan / dll.,
  • Tempat asal
    Shanghai, Cina
  • Nama merek
    HENGXIANG
  • Sertifikasi
    CE,ISO9001
  • Nomor model
    Beberapa nomor bagian encoder K35
  • Kuantitas min Order
    1 pcs encoder untuk memulai pesanan
  • Harga
    negotiable
  • Kemasan rincian
    masing-masing 1 buah dikemas ke dalam kotak karton tunggal
  • Waktu pengiriman
    3-5 hari kerja untuk pesanan sampel, 7-15 hari kerja untuk pesanan massal
  • Syarat-syarat pembayaran
    D/A, D/P, T/T, Western Union, Kartu Kredit, Master Card, Paypal, dll
  • Menyediakan kemampuan
    100K buah per tahun

5000ppr 8mm poros berongga HTL TTL optical inkremental rotary encoder push pull IP50

  • 5000ppr 8mm Hollow Shaft HTL TTL Optical Incremental Rotary Encoder Push Pull IP50
  • 5000ppr 8mm Hollow Shaft HTL TTL Optical Incremental Rotary Encoder Push Pull IP50
  • 5000ppr 8mm Hollow Shaft HTL TTL Optical Incremental Rotary Encoder Push Pull IP50
  • 5000ppr 8mm Hollow Shaft HTL TTL Optical Incremental Rotary Encoder Push Pull IP50
Dapatkan Harga Hubungi sekarang

5000ppr 8mm poros berongga HTL TTL optical rotary encoder inkremental push pull IP50



1. Fitur: Tambahan encoder, poros putar beronggapembuat enkode,



2. Aplikasi: Servo motor,industri tekstil dan otomasi industri lainnya.



3. Parameter penting:Melalui / lubang buta,IP50,sinyal UVW



Aplikasi:

Encoder tambahan terutama digunakan dalam peralatan mesin CNC dan aksesori mesin, robot, mesin perakitan otomatis, jalur produksi otomatis, elevator, mesin tekstil, mesin jahit, mesin pengemasan (panjang tetap), mesin cetak (sinkronisasi), mesin pertukangan kayu, mesin plastik ( nomor tetap), mesin karet dan plastik, instrumen pemetaan, goniometer, radar penyembuh, dll.





Parameter Produk
Item
Parameter dasar
Merek
HENGXIANG
Jenis pembuat kode
Pembuat enkode tambahan
Diameter luar
35mm
Ketebalan
35mm
Dimensi pemasangan
40mm (pelat pegas 35T40);29mm(35T29)
Jenis poros berongga
lubang buta
Diameter poros berongga
6mm,8mm;10mm
Resolusi
30;36;50;60;100;200;250;256;300;360;400;450;500;512;600;1000;1024;1200;2000;
2048;2500;4096;5000
1000/4;1000/6;1000/8;1024/4;1024/6；1024/8；2000/4；2000/6；2000/8；
2048/4；2048/6;2048/8；2500/4；2500/6；
2500/8;4096/4;4096/6;4096/8;5000/4;5000/6;5000/8
Fase keluaran
Fase A+,B+,Z+,A-,B-,Z-,U+,V+,W+,U-,V-,W-
Tegangan suplai
DC5V & DC8--30V
Jenis outlet
Kabel keluar dari samping
Modus keluaran
NPN/PNP(Output Kolektor Terbuka)
Keluaran tegangan
Keluaran dorong-tarik
jalur penggerak (26LS31) TTL
jalur penggerak (DC8-30V) HTL
Fase TTL(DC5V) ABZ berada di belakang fase UVW
Tingkat perlindungan
IP50
Panjang kabel
500mm
Konsumsi saat ini
100mA MAKS
Frekuensi respons teratas
300KHZ
Riak yang diijinkan
≤3%rms
Tegangan Beban
≤DC30V
Kekuatan isolasi
AC500V 60an
Resistansi isolasi
10MΩ
GND
tidak terhubung ke encoder
Rasio Mark to Space
45% hingga 55%
torsi awal
kurang dari 5,9x 10-3 Nm
Momen jeda
kurang dari 1x 10-6kg.m2
Beban poros
Radial 30N;Aksial 20N
REV teratas
5000RPM
Kehidupan bantalan
1,5x109 putaran pada beban pengenal (100000 jam pada 2500RPM)
Suhu lingkungan
Pengoperasian:-20 ～+80°；penyimpanan:-25 ～+90°
Kelembaban lingkungan
Pengoperasian dan penyimpanan: 35-85% RH (nonkondensasi)
Getaran (bertahan)
Amplitudo 0,75mm,5-55Hz,2 jam untuk tiga sumbu secara individual
Kaus kaki (bertahan)
490m/s2 ,11 ms tiga kali untuk arah X,Y,Z satu per satu
Bahan Cangkang
Aluminium cor dia
Sertifikasi
CE
kemasan
Kardus
Berat bersih
Sekitar 100g (dengan paket)



Deskripsi Produk
5000ppr 8mm poros berongga HTL TTL optical inkremental rotary encoder push pull IP50 0



Panduan Pemilihan Model
5000ppr 8mm poros berongga HTL TTL optical inkremental rotary encoder push pull IP50 1

Nomor komponen encoder K35 terkait

K35-J12C1000/4

K35-J3V1024

K35-J2F2048

K35-J6C2500

K35-J12C2500/8

K35-J12E2500/6

K35-J4E1200

K35-J3V720

K35-J12C1024/8 DC5V

K35-J3NH1000



Dimensi Manufaktur
5000ppr 8mm poros berongga HTL TTL optical inkremental rotary encoder push pull IP50 2
5000ppr 8mm poros berongga HTL TTL optical inkremental rotary encoder push pull IP50 3

Penggunaan Produk
5000ppr 8mm poros berongga HTL TTL optical inkremental rotary encoder push pull IP50 4
Tentang Pabrik
ShanghaiHengxiangOptical Electronics Co, Ltd, terletak di Shanghai, sebuah kota internasional Cina, didirikan pada tahun 2001, adalah perusahaan teknologi tinggi manufaktur profesional, menyediakan penelitian dan manufaktur, entitas mengintegrasikan desain optik, mekanik dan elektronik.Sekarang kami telah menyelesaikan perpipaan utama pembuatan enkoder.Setelah dikembangkan selama bertahun-tahun, rotary encoder sekarang memiliki 10 seri dan lebih dari 100 jenis, keduanya dijual secara populer di seluruh dunia.Rotary encoder kami banyak digunakan untuk bidang otomasi, seperti, Peralatan kantor, Peralatan pemeliharaan air, Peralatan listrik, Mesin tekstil, Mesin pertukangan, Mesin injeksi, Peralatan Vulcanizate, Peralatan medis, Mesin CNC, Mesin metalurgi, Mesin cetak, mesin uji, Lift, Motor servo, mesin pengepakan, dll., Dan telah mendapatkan kepercayaan dan reputasi tinggi dari klien.Encoder merek "HengXiang", memiliki Sertifikat Sistem Manajemen Mutu ISO9001: 2000 dan Sertifikasi CE, terlebih lagi, kami memiliki paten penemuan sendiri lima dan paten model utilitas lima, juga lulus Proyek Transformasi Prestasi Baru dan Teknologi Tinggi Shanghai.Target kami: Memenuhi Kebutuhan Klien, Menciptakan nilai Sosial, melayani klien dengan penuh perhatian dan Mencapai win-win.Hormat kami menyambut semua pelanggan untuk mengunjungi perusahaan kami, untuk meninjau dan menyesuaikan produk merek "HengXiang".
5000ppr 8mm poros berongga HTL TTL optical inkremental rotary encoder push pull IP50 5
5000ppr 8mm poros berongga HTL TTL optical inkremental rotary encoder push pull IP50 6
5000ppr 8mm poros berongga HTL TTL optical inkremental rotary encoder push pull IP50 7
FAQ
T: Apa MOQ Anda?
J: 1 buah
T: Bagaimana cara memesan encoder Anda?
A: Hubungi kami, atau email kami, kami akan membalas Anda sesegera mungkin.
T: Apakah Anda pabrik atau perusahaan dagang?
A: kami adalah pabrik 100% dengan merek kami.
T: Apa merek Anda?
J: HENGXIANG
T: Dapatkah Anda mengirimkan produk ke negara kami?
A: Ya, mohon beri tahu tujuan dan kode pos Anda, kami akan segera memeriksa biaya pengiriman untuk Anda.
T: Bagaimana cara mendapatkan harga terbaru?
A: Hubungi kami dan beri tahu saya pemilihan model encoder.
T: Bagaimana cara memilih model encoder yang tepat?
A: Model encoder yang tepat didasarkan pada aplikasi dan parameter yang berbeda, Anda dapat menghubungi kami untuk dukungan teknis jika Anda memiliki pertanyaan.
T: Apakah Anda menawarkan dukungan teknis?
A: Ya, kami memiliki teknisi profesional yang dapat menyelesaikan semua keraguan Anda.
T: Dapatkah Anda pabrik menawarkan sampel?
A: Ya, sampel dapat disediakan.
T: Bagaimana cara membayar sampel?
J: Saat ini, pabrik kami menerima T/T, kartu kredit, Paypal, Western Union atau uang tunai.
T: Apakah Anda memiliki beberapa video produk Anda?
A: Ya, Anda dapat mengunjungi halaman YOUTUBE kami untuk video encoder.
T: Apa kebijakan jaminan produk encoder Anda?
A: garansi kualitas 1 tahun dan dukungan teknis seumur hidup.
T: Di mana saya dapat mengunduh katalog atau lembar data encoder?
A: Anda dapat mengunjungi situs web resmi kami atau mengirim email kepada kami langsung ke file terbaru.
T: Parameter apa saja yang diminta sebelum memesan encoder?
A: Anda harus mendapatkan beberapa parameter dasar sebelum mulai memesan.Seperti dimensi pemasangan, resolusi, sinyal sirkuit, tegangan catu daya, dll.
Jika Anda ragu dalam memilih model, silakan hubungi kami untuk asisten lebih lanjut.
